芯片测试的技术方法与工具详解
所属类别：2025-11-10 阅读：679次
芯片测试是半导体制造的核心环节，其技术方法与工具的精度直接决定芯片的良率与可靠性。从晶圆级到封装级，测试技术覆盖功能、性能、可靠性三大维度，形成多层次验证体系。
一、核心测试方法
晶圆级测试（CP测试）
在晶圆切割前，通过探针卡（Probe Card）连接裸片与测试机台，进行功能与性能筛选。例如，采用电压-电流（IV）曲线测试验证晶体管导通特性，通过时序测试检查信号延迟，可提前剔除制造缺陷，降低封装成本。某5nm工艺晶圆中，CP测试可识别光刻误差导致的短路问题，良率提升15%。
封装级测试（FT测试）
封装后通过测试负载板（Load Board）连接芯片与自动测试设备（ATE），进行最终验证。FT测试涵盖开短路检测、漏电流测试及动态功耗分析。例如，某手机SoC的FT测试需模拟-40℃至85℃极端温度，确保芯片在各类气候下稳定运行。
系统级测试（SLT测试）
将芯片置于真实应用环境（如服务器主板），验证其与外围电路的兼容性。某汽车级IMU芯片通过SLT测试，模拟振动、电磁干扰等场景，确保传感器数据精度误差＜0.1%。
可靠性测试
通过加速老化实验评估芯片寿命。例如，高温工作寿命测试（HTOL）在125℃下持续1000小时，模拟10年使用场景；高加速应力测试（HAST）在130℃、85%湿度下检测封装密封性，防止湿气侵入导致短路。
二、关键测试工具
自动测试设备（ATE）
国际主流供应商包括泰瑞达（Teradyne）、爱德万（Advantest），其设备支持多站点并行测试，单台可同时验证6颗芯片。ATE集成高精度源表（SMU），实现纳安级漏电流检测，误差＜0.1%。
探针卡与测试负载板
探针卡采用垂直探针技术，针尖直径仅25μm，可精准接触晶圆上微米级焊盘；测试负载板集成去耦电容与阻抗匹配网络，确保信号完整性，支持PCIe 5.0等高速接口测试。
失效分析设备
扫描电子显微镜（SEM）：纳米级分辨率，可观察金属互连层的微裂纹。
X射线检测仪：检测BGA封装焊球空洞，某案例中通过X射线发现虚焊问题，避免批量性失效。
聚焦离子束（FIB）：用于芯片物理修改，如切断特定电路层以定位故障源。
协议测试工具
针对高速接口（如USB4、HDMI 2.1），采用误码率测试仪（BERT）验证信号完整性。例如，某SerDes接口测试中，BERT在16Gbps速率下检测到0.001%的误码率，指导设计优化。
三、技术趋势
随着3D封装（如Chiplet）普及，测试技术向“分层验证”演进：键合前测试（Pre-bond Test）检查单芯片功能，键合后测试（Post-bond Test）验证层间互连（TSV）可靠性。此外，AI驱动的测试向量生成技术通过机器学习优化测试模式，使某AI芯片测试时间缩短40%，同时提升故障覆盖率至99.5%。
芯片测试技术正从单一功能验证向全生命周期质量管控升级，通过高精度工具与智能化方法，为5G、自动驾驶等新兴领域提供可靠算力支撑。
本公司主营产品：CP测试,圆片测试,芯片测试,晶圆测试,4568寸片测试,wafertest测试
相关产品:
 STS 8200B |
 氮气柜 |
 芯片测试探针台UF200A |
 圆片测试烘箱 |

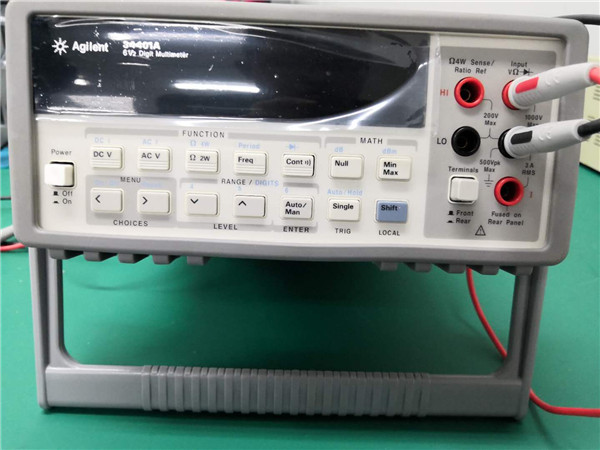

 万用表 |
